產品名稱：

絲杠升降機

留言咨詢

產品描述

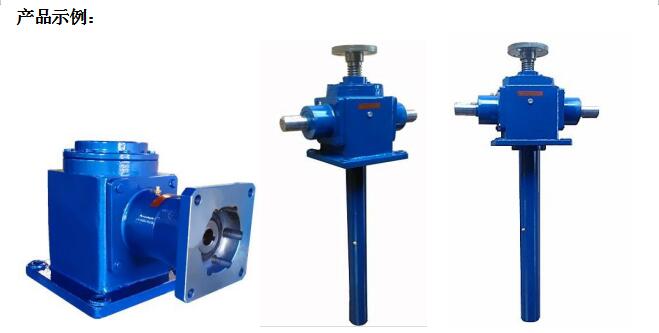

SL 系列錐齒輪升降機是一種基礎起重部件，承載能力 2.5T-50T。和蝸輪絲桿升降機相比主要特點有：效率高、使用壽命長、容易調整減速機比。同事具有結構緊湊、體積小、重量輕、動力源廣泛、無噪音、安裝方便、使用靈活、功能多、可靠性高等許多優點。具有提升、降落、推進、翻轉等多功能、能按一定程序準確的控制調整提升或推進的高度?？梢杂秒妱?dòng)機或其他動力直接帶動，可以手動。最高輸入轉數 500r/min，最高提升速度 2.7m/min。有不同的結構形式方式，提升高度按用戶的要求制造。該裝置可自鎖。

該產品可廣泛用于機械、冶金、建筑、水利、化工、醫療、文化衛生等各個行業。如：機械加工上重壓緊固裝置升降臺、翻轉裝置及塑料加工機械等；安裝和維修用爬梯和工具升降架、機車維修升降臺位；軋機滾道間隙調整、棺材或板材送位置的調整；鑄造啟?；蚧炷聊猎煨停灰睙挿矫嬗糜谡{(diào)整電極、熱液體澆鑄；建筑方面用于移動設備和組合成品的模板，可升降的窗戶、墻壁、圍墻等；文化衛生方面可升降舞臺、調整游泳池池面高度、調整手術臺高度；水利方面用于水庫的閘門和保護板；科研方面用于不能用人力調整的運動等。特適用于大型的升降平臺。

型式和標記

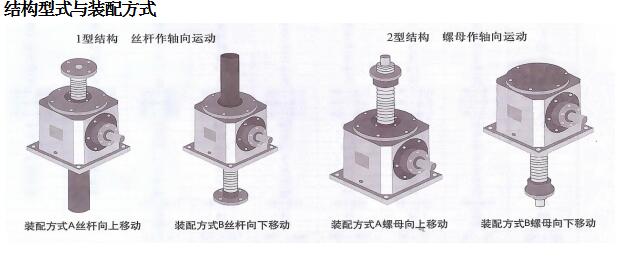

結構型式

1 型—絲桿同時作旋轉運動和軸向運動

2 型—絲桿做旋轉運動，絲桿上的螺母作軸向運動

裝配形式

A 型—絲桿（螺母）向上移動

B 型—絲桿（螺母）向下移動

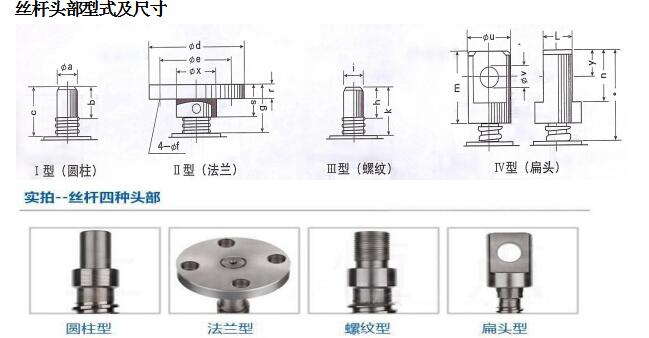

絲桿頭部型式

1 型結構型式的絲桿頭部分為：I（圓柱形）II（法蘭型）III（螺紋型）IV（扁頭型）四種型式

2 型結構型式的絲桿頭部分為：I（圓柱形）和 III（螺紋型）兩種型式

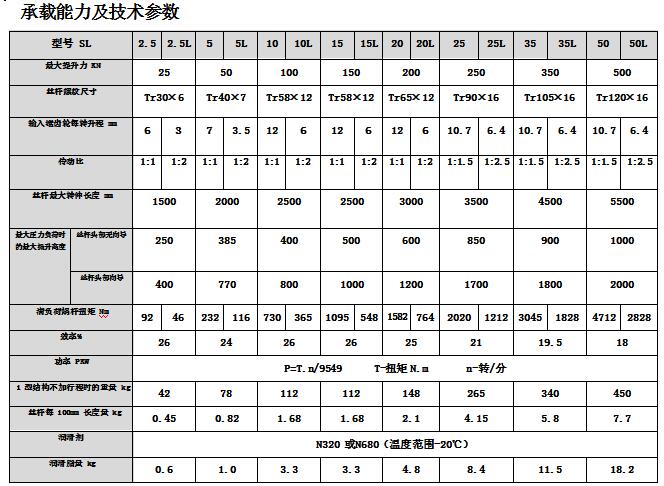

規格

按提升力分為：2.5、5、15、20、25、35、50×10KN 八種

傳動比

升降機按提升速度分為兩種：普通和慢速（慢速用 L 表示，普通不標）

絲桿防護

1 型升降機絲桿的防護分為：基本型、防旋轉型（F）和帶防護罩型（Z）

2 型升降機絲桿的防護分為：基本型和帶防護罩型（Z）

型號標記示例

頭部型式	SL	2.5-2.5L	5-5L	10-10L 5-15L	20-20L	25-25L	35-35L	50-50L
I 型	?ak6	20	25	40	50	70	80	95
	b	30	40	50	60	63*	80	90
	c	45	51	73.5	80	92	100	120
II 型	?d	98	122	150	185	205	260	300
	?e	75	85	105	140	155	200	225
	?f	14	17	21	26	27	33	39
	r	12	18	20	20	25	30	35
	s	30	40	50	60	63*	80	90
	?x	40	50	65	90	100	130	150
	g	45	51	73.5	80	92	100	120
III 型	h	30	39	50	60	63	80	90
	L	M22×1.5	M30×2	**M39×3	M50×3	M70×3	**M80×3	M95×3
	k	40	51	73.5	80	92	100	120
IV 型	i	30	42	60	75	90	105	120
	m	70	105	130	150	175	220	240
	n	50	75	100	120	140	160	160
	?Vh8	25	35	50	60	70	80	80
	z	85	117	153.5	170	204	240	270
	?u	50	65	90	110	130	150	180
	y	25	37.5	50	60	70	80	80

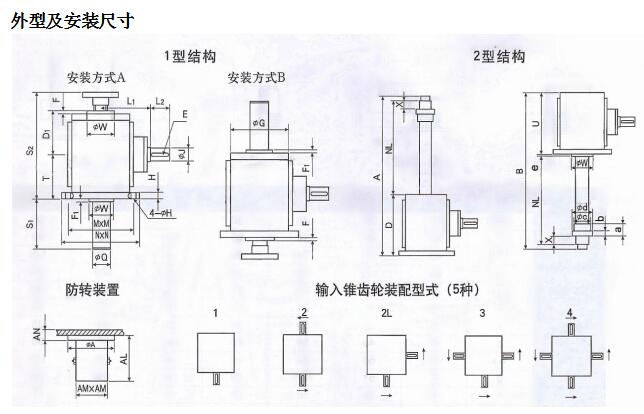

型號 SL	2.5-2.5L	5-5L	10-10L	15-15L	20-20L	25-25L	35-35L	50-50L
S1	行程+20	行程+20	行程+20	行程+20	行程+20	行程+20	行程+20	行程+20
S2	250	300	405	405	455	490	570	645
T	100	120	165	165	185	200	230	260
M×M	150×150	185×185	250×250	250×250	290×290	350×350	410×410	470×470
M×N	180×180	220×220	295×295	295×295	345×345	420×420	490×490	555×555
?H	14	17	21	21	28	35	42	48
?J	32	40	50	50	55	60	65	75
L1	130	155	205	205	210	230	270	310
L2	50	60	80	80	80	110	110	120
?G	135	155	220	220	264	305	370	430
D1	100	120	165	165	185	200	230	260
E	10×8×45	12×8×50	14×9×70	14×9×70	16×10×70	18×11×100	18×11×100	20×12×110
F1	18	18	20	20	22	25	25	25
F	16	16	16	16	16	16	16	16
?Q	60	76	89	89	97	121	145	163
H	12	15	16	16	20	25	28	32
?W	100	118	130	130	147	171	205	233
安全裕度 X	20	20	25	25	25	25	30	30
A	行程+297	行程+362	行程+485	行程+485	行程+558	行程+611	行程+725	行程+835
B	行程+315	行程+380	行程+505	行程+505	行程+580	行程+633	行程+750	行程+860
NL	行程+85	行程+100	行程+125	行程+125	行程+150	行程+170	行程+210	行程+250
D	182	222	310	310	348	375	435	495
e	18	18	20	20	22	25	25	25
U	182	222	310	310	348	375	435	495
a	45	60	75	75	100	120	140	170
b	15	18	25	25	30	35	40	50
?c	50	70	90	90	90	130	150	180
?d	80	87	100	110	120	155	180	220
AL	行程+56	行程+65	行程+80	行程+80	行程+80	行程+125	-	-
AN	12	12	15	15	18	22	-	-
?A	110	150	160	160	192	220	-	-
AM×AM	70×70	90×90	106×106	106×106	126×126	146×146	-	-
